一个完整的 Java 程序是由多个 .class 文件组成的,在程序运行过程中,需要将这些 .class 文件加载到 JVM 中才可以使用。而负责加载这些 .class 文件的就是类加载器(ClassLoader)。

在 Java 程序启动的时候,并不会一次性加载程序中所有的 .class 文件,而是在程序的运行过程中,动态地加载相应的类到内存中。

通常情况下,Java 程序中的 .class 文件会在以下 2 种情况下被 ClassLoader 主动加载到内存中:

  • 调用类构造器

  • 调用类中的静态(static)变量或者静态方法

Java虚拟机的角度来讲,只存在两种不同的类加载器:一种是启动类加载器(Bootstrap ClassLoader),这个类加载器使用C++语言实现,是虚拟机自身的一部分;另一种就是所有其他的类加载器,这些类加载器都由Java语言实现,独立于虚拟机外部,并且全都继承自抽象类java.lang.ClassLoader。

从Java开发人员的角度来看,类加载器还可以划分得更细致一些,绝大部分Java程序都会使用到以下3种系统提供的类加载器。

  • 启动类加载器(Bootstrap ClassLoader):前面已经介绍过,这个类将器负责将存放在<JAVA_HOME>\lib目录中的,或者被-Xbootclasspath参数所指定的路径中的,并且是虚拟机识别的(仅按照文件名识别,如rt.jar,名字不符合的类库即使放在lib目录中也不会被加载)类库加载到虚拟机内存中。启动类加载器无法被Java程序直接引用,用户在编写自定义类加载器时,如果需要把加载请求委派给引导类加载器,那直接使用null代替即可,如代码清单7-9所示为java.lang.ClassLoader.getClassLoader()方法的代码片段。

  • 扩展类加载器(Extension ClassLoader):这个加载器由sun.misc.Launcher$ExtClassLoader实现,它负责加载\lib\ext目录中的,或者被java.ext.dirs系统变量所指定的路径中的所有类库,开发者可以直接使用扩展类加载器。

  • 应用程序类加载器(Application ClassLoader):这个类加载器由sun.misc.Launcher$App-ClassLoader实现。由于这个类加载器是ClassLoader中的getSystemClassLoader()方法的返回值,所以一般也称它为系统类加载器。它负责加载用户类路径(ClassPath)上所指定的类库,开发者可以直接使用这个类加载器,如果应用程序中没有自定义过自己的类加载器,一般情况下这个就是程序中默认的类加载器。 我们的应用程序都是由这3种类加载器互相配合进行加载的,如果有必要,还可以加入自己定义的类加载器。这些类加载器之间的关系一般如图所示。

双亲委派模型

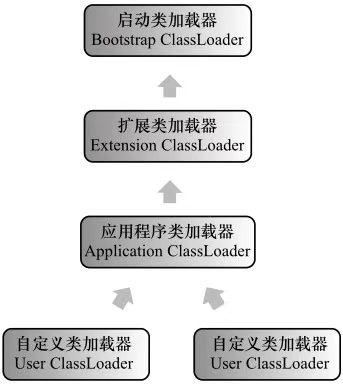

图中展示的各种类加载器之间的层次关系被称为类加载器的“双亲委派模型(Parents Delegation Model)”。双亲委派模型要求除了顶层的启动类加载器外,其余的类加载器都应有自己的父类加载器。不过这里类加载器之间的父子关系一般不是以继承(Inheritance)的关系来实现的,而是通常使用组合。

双亲委派模型的工作过程是:如果一个类加载器收到了类加载的请求,它首先不会自己去尝试加载这个类,而是把这个请求委派给父类加载器去完成,每一个层次的类加载器都是如此,因此所有的加载请求最终都应该传送到最顶层的启动类加载器中,只有当父加载器反馈自己无法完成这个加载请求(它的搜索范围中没有找到所需的类)时,子加载器才会尝试自己去完成加载。

使用双亲委派模型来组织类加载器之间的关系,一个显而易见的好处就是Java中的类随着它的类加载器一起具备了一种带有优先级的层次关系。例如类java.lang.Object,它存放在rt.jar之中,无论哪一个类加载器要加载这个类,最终都是委派给处于模型最顶端的启动类加载器进行加载,因此Object类在程序的各种类加载器环境中都能够保证是同一个类。反之,如果没有使用双亲委派模型,都由各个类加载器自行去加载的话,如果用户自己也编写了一个名为java.lang.Object的类,并放在程序的ClassPath中,那系统中就会出现多个不同的Object类,Java类型体系中最基础的行为也就无从保证,应用程序将会变得一片混乱。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
//ClassLoader
protected Class<?> loadClass(String name, boolean resolve)
    throws ClassNotFoundException
{
        // First, check if the class has already been loaded
        //判断是否已经被加载
        //①
        Class<?> c = findLoadedClass(name);
        if (c == null) {
            try {  //没有加载调用父加载器加载
                if (parent != null) {//②
                    c = parent.loadClass(name, false);
                } else {
                    c = findBootstrapClassOrNull(name);//③
                }
            } catch (ClassNotFoundException e) {
                // ClassNotFoundException thrown if class not found
                // from the non-null parent class loader
            }
            if (c == null) {
                // If still not found, then invoke findClass in order
                // to find the class.
                c = findClass(name);//④
            }
        }
        return c;
}
  1. 判断该 Class 是否已加载,如果已加载,则直接将该 Class 返回。

  2. 如果该 Class 没有被加载过,则判断 parent 是否为空,如果不为空则将加载的任务委托给parent。

  3. 如果 parent == null,则直接调用 BootstrapClassLoader 加载该类。

  4. 如果 parent 或者 BootstrapClassLoader 都没有加载成功,则调用当前 ClassLoader 的 findClass 方法继续尝试加载。

Android中的ClassLoader

本质上,Android 和传统的 JVM 是一样的,也需要通过 ClassLoader 将目标类加载到内存,类加载器之间也符合双亲委派模型。但是在 Android 中, ClassLoader 的加载细节有略微的差别。

在 Android 虚拟机里是无法直接运行 .class 文件的,Android 会将所有的 .class 文件转换成一个 .dex 文件,并且 Android 将加载 .dex 文件的实现封装在 BaseDexClassLoader 中,而我们一般只使用它的两个子类:PathClassLoader 和 DexClassLoader。

PathClassLoader

PathClassLoader 用来加载系统 apk 和被安装到手机中的 apk 内的 dex 文件。它的 2 个构造函数如下:

参数说明:

  • dexPath:dex 文件路径,或者包含 dex 文件的 jar 包路径;

  • librarySearchPath:C/C++ native 库的路径。

PathClassLoader 里面除了这 2 个构造方法以外就没有其他的代码了,具体的实现都是在 BaseDexClassLoader 里面,其 dexPath 比较受限制,一般是已经安装应用的 apk 文件路径。

DexClassLoader

对比 PathClassLoader 只能加载已经安装应用的 dex 或 apk 文件,DexClassLoader 则没有此限制,可以从 SD 卡上加载包含 class.dex 的 .jar 和 .apk 文件

BaseDexClassLoader分析

先来看一眼 BaseClassLoader 的结构:

其中有个重要的字段 private final DexPathList pathList ,其继承 ClassLoader 实现的 findClass() 、findResource() 均是基于 pathList 来实现的。

DexPathList构造函数

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
DexPathList(ClassLoader definingContext, String dexPath,
        String librarySearchPath, File optimizedDirectory, boolean isTrusted) {
        if (definingContext == null) {
            throw new NullPointerException("definingContext == null");
        }

        if (dexPath == null) {
            throw new NullPointerException("dexPath == null");
        }

        if (optimizedDirectory != null) {
            if (!optimizedDirectory.exists())  {
                throw new IllegalArgumentException(
                        "optimizedDirectory doesn't exist: "
                        + optimizedDirectory);
            }

            if (!(optimizedDirectory.canRead()
                            && optimizedDirectory.canWrite())) {
                throw new IllegalArgumentException(
                        "optimizedDirectory not readable/writable: "
                        + optimizedDirectory);
            }
        }

        this.definingContext = definingContext;

        ArrayList<IOException> suppressedExceptions = new ArrayList<IOException>();
        // save dexPath for BaseDexClassLoader
        this.dexElements = makeDexElements(splitDexPath(dexPath), optimizedDirectory,
                                           suppressedExceptions, definingContext, isTrusted);

        // Native libraries may exist in both the system and
        // application library paths, and we use this search order:
        //
        //   1. This class loader's library path for application libraries (librarySearchPath):
        //   1.1. Native library directories
        //   1.2. Path to libraries in apk-files
        //   2. The VM's library path from the system property for system libraries
        //      also known as java.library.path
        //
        // This order was reversed prior to Gingerbread; see http://b/2933456.
        this.nativeLibraryDirectories = splitPaths(librarySearchPath, false);
        this.systemNativeLibraryDirectories =
                splitPaths(System.getProperty("java.library.path"), true);
        this.nativeLibraryPathElements = makePathElements(getAllNativeLibraryDirectories());

        if (suppressedExceptions.size() > 0) {
            this.dexElementsSuppressedExceptions =
                suppressedExceptions.toArray(new IOException[suppressedExceptions.size()]);
        } else {
            dexElementsSuppressedExceptions = null;
        }
}

接受之前传进来的包含 dex 的 apk/jar/dex 的路径集、native 库的路径集和缓存优化的 dex 文件的路径,然后调用 makePathElements() 方法生成一个 Element[] dexElements 数组,Element 是 DexPathList 的一个嵌套类: makeDexElements方法。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
 private static Element[] makeDexElements(List<File> files, File optimizedDirectory,
         List<IOException> suppressedExceptions, ClassLoader loader, boolean isTrusted) {
   Element[] elements = new Element[files.size()]; //创建数组
   int elementsPos = 0;
   /*
    * Open all files and load the (direct or contained) dex files up front.
    */
   for (File file : files) { //遍历文件
       if (file.isDirectory()) {//如果是文件夹直接创建Element给数组赋值
           // We support directories for looking up resources. Looking up resources in
           // directories is useful for running libcore tests.
           elements[elementsPos++] = new Element(file);
       } else if (file.isFile()) {
           String name = file.getName();
           DexFile dex = null;
           if (name.endsWith(DEX_SUFFIX)) {//如果是dex文件
               // Raw dex file (not inside a zip/jar).
               try {//加载dex文件
                   dex = loadDexFile(file, optimizedDirectory, loader, elements);
                   if (dex != null) {
                       elements[elementsPos++] = new Element(dex, null);
                   }
               } catch (IOException suppressed) {
                   System.logE("Unable to load dex file: " + file, suppressed);
                   suppressedExceptions.add(suppressed);
               }
           } else {
               try {
                   dex = loadDexFile(file, optimizedDirectory, loader, elements);
               } catch (IOException suppressed) {
                   /*
                    * IOException might get thrown "legitimately" by the DexFile constructor if
                    * the zip file turns out to be resource-only (that is, no classes.dex file
                    * in it).
                    * Let dex == null and hang on to the exception to add to the tea-leaves for
                    * when findClass returns null.
                    */
                   suppressedExceptions.add(suppressed);
               }
               if (dex == null) {
                   elements[elementsPos++] = new Element(file);
               } else {
                   elements[elementsPos++] = new Element(dex, file);
               }
           }
           if (dex != null && isTrusted) {
             dex.setTrusted();
           }
       } else {
           System.logW("ClassLoader referenced unknown path: " + file);
       }
   }
   if (elementsPos != elements.length) {
       elements = Arrays.copyOf(elements, elementsPos);
   }
   return elements;
 }

BaseDexClassLoaderfindClass方法

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
@Override
protected Class<?> findClass(String name) throws ClassNotFoundException {
   // First, check whether the class is present in our shared libraries.
   if (sharedLibraryLoaders != null) {
       for (ClassLoader loader : sharedLibraryLoaders) {
           try {
               return loader.loadClass(name);
           } catch (ClassNotFoundException ignored) {
           }
       }
   }
   // Check whether the class in question is present in the dexPath that
   // this classloader operates on.
   List<Throwable> suppressedExceptions = new ArrayList<Throwable>();
   Class c = pathList.findClass(name, suppressedExceptions);
   if (c == null) {
       ClassNotFoundException cnfe = new ClassNotFoundException(
               "Didn't find class \"" + name + "\" on path: " + pathList);
       for (Throwable t : suppressedExceptions) {
           cnfe.addSuppressed(t);
       }
       throw cnfe;
   }
   return c;
}

接下来看以下 DexPathList 的 findClass() 方法,其根据传入的完整的类名来加载对应的 class,源码如下:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
public Class findClass(String name, List<Throwable> suppressed) {
   // 遍历 dexElements 数组,依次寻找对应的 class,一旦找到就终止遍历
   for (Element element : dexElements) {
       DexFile dex = element.dexFile;
       if (dex != null) {
           Class clazz = dex.loadClassBinaryName(name, definingContext, suppressed);
           if (clazz != null) {
               return clazz;
           }
       }
   }
   // 抛出异常
   if (dexElementsSuppressedExceptions != null) {
       suppressed.addAll(Arrays.asList(dexElementsSuppressedExceptions));
   }
   return null;
}

这里有关于热修复实现的一个点,就是将补丁 dex 文件放到 dexElements 数组前面,这样在加载 class 时,优先找到补丁包中的 dex 文件,加载到 class 之后就不再寻找,从而原来的 apk 文件中同名的类就不会再使用,从而达到修复的目的,虽然说起来较为简单,但是实现起来还有很多细节需要注意,本文先热身,后期再分析具体实现。

至此,BaseDexClassLader 寻找 class 的路线就清晰了:

  1. 当传入一个完整的类名,调用 BaseDexClassLader 的 findClass(String name) 方法
  2. BaseDexClassLader 的 findClass 方法会交给 DexPathList 的 findClass(String name, List suppressed 方法处理
  3. 在 DexPathList 方法的内部,会遍历 dexFile ,通过 DexFile 的 dex.loadClassBinaryName(name, definingContext, suppressed) 来完成类的加载
